Utilisation de la télé information des compteurs EDF


   Comme je disposais d'un Arduino, d'une carte micro SD et de compteurs EDF avec des bornes teleinformation, j'ai tenté d'utiliser le tout pour monitorer la production d'électricité solaire (et la consommation électrique de la maison). L'onduleur solaire possède bien une sortie RS232C mais le logiciel de pilotage n'est pas pratique, le branchement non plus et enfin une solution avec carte ethernet / wifi existe mais hors de prix !

   L'arduino reste bon marché et peut être utilisé pour d'autres pilotages. Tout est open source, la programmation et les branchements simples...

   Voir sous ce lien le shield teleinfo arduino / carte SD que j'ai acheté (la société Cartelectronic qui le vend assurant un très bon SAV pour la mise au point de l'installation) et qui se monte directement sur la carte Arduino duemilanove de base (cout global environ 80 euros : shield 45 euros, alimentation 8 euros, arduino duemilanove 25 euros). Notez que vous pouvez économiser l'alimentation si vous disposez d'un adaptateur d'alimentation USB et d'un câble USB classique, l'arduino pouvant être alimenté en USB. cette solution ayant pour avantage de diminuer le câblage et de permettre de monitorer l'arduino, de charger les programmes pour test, etc.. sans avoir d'autre branchement/débranchement à faire.

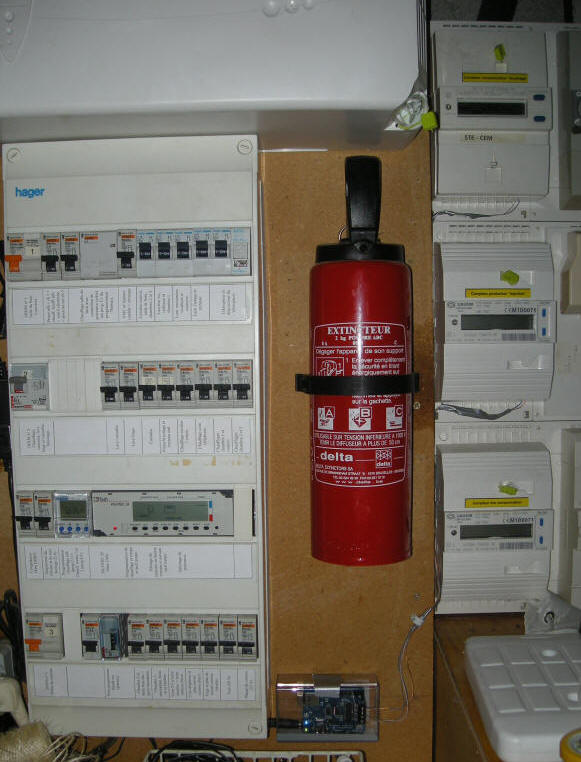

   Ci-dessous une photo de mon installation. On y voit le boitier Arduino (en bas) relié par deux paires de fils aux deux compteurs consommation EDF et production solaire.

   Le compteur du haut est le compteur de consommation EDF, celui du milieu celui de production solaire. Les fils teleinfos sont reliés au shield, le boitier est alimenté en permanence.

   Fonctionnement : dès qu'il est alimenté, le boitier lit les informations des compteurs 1 et 2 alternativement puis les stocke toute les minutes sur la carte SD. Il enregistre de plus tous les soirs à minuit la production journalière. tout ceci peut ensuite être lu par le logiciel consult-teleinfo (gratuit en téléchargement sur le site du vendeur).

   Mise au point : le programme pour l'arduino a du être mis au point pour mon cas particuliers. Je joins cette version ici... J'ai un abonnement Tempo et un compteur de production vieux de 15 ans qui ne diffuse pas l'information de PA (puissance apparente). Il a donc fallu adapter.

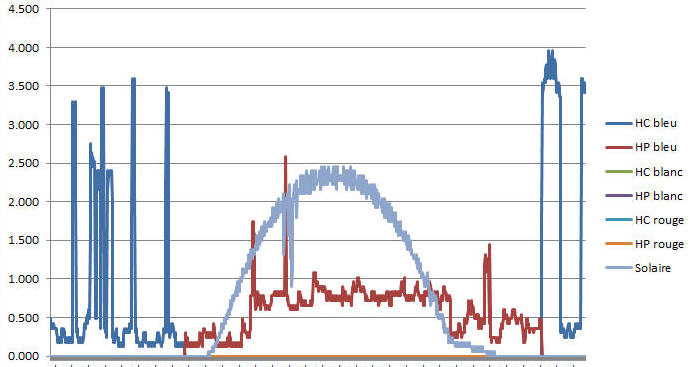

   De plus, le logiciel consult-teleinfo ne me permettant pas au début de lire les données relevées, j'ai créé un tableau ci joint qui permet d'obtenir les graphiques de production/consommation (voir exemple ci-dessous pour une journée).

   Astuce apportée par les développeurs de Cartelectronic : le logiciel d'émulation de terminal Termite permet de voir les informations passant sur la tele-information en direct et en clair (pour débeuguer).
